4个横向孔和横向槽，带管线连接活塞直径25-63毫米 压缩力4.9-109kN 牵引力2.9-65kN 冲程20-100毫米
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |

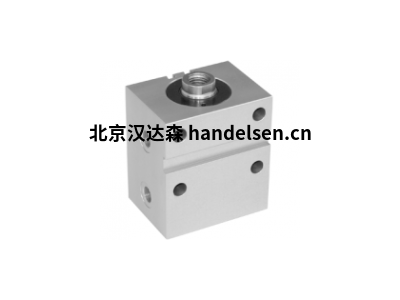

701 型铝块气缸有四个横孔和横向凹槽。横向凹槽适合容纳标准凹槽石(参见配件)。这允许圆柱体快速、轻松地定位和对齐。在更高的压力下，气缸必须靠在力方向上(用凹槽石或停止条)支撑。
根据DIN EN ISO 4762，气缸用圆柱螺钉固定。压力介质通过管道线连接根据DIN ISO 228-1 提供。
类型： 701-025
活塞直径： 25mm
棒直径： 16mm
活塞杆与内部螺纹 – 密封变体： NBR
冲程： 20mm： 701-025-020.步
行程： 50mm： 701-025-050.步
行程： 100mm： 701-025-100.step
活塞杆与内部线程 – 密封变体： FKM
冲程： 20mm： 701-025-020-V.步
行程： 50mm： 701-025-050-V.step
冲程： 100mm： 701-025-100-V.step
活塞杆与男性线 - 密封变种： NBR
中风： 20 毫米： 701-025-020-A.步
中风： 50mm： 701-025-050-A.step
中风： 100mm： 701-025-100-A.step
活塞杆与男性线程 - 密封 - 变种： FKM
中风： 20 毫米： 701-025-020-V-A.步
中风： 50mm： 701-025-050-V-A.step
中风： 100mm： 701-025-100-V-A.step类型： 701-032
活塞直径： 32mm
棒直径： 20mm
活塞杆与内部线程 – 密封变体： NBR
冲程： 25mm： 701-032-025.步
行程： 50mm： 701-032-050.步
行程： 100mm： 701-032-100.step
活塞杆与内部线程 – 密封变体： FKM
冲程： 25mm： 701-032-025-V.step
冲程： 50mm： 701-032-050-V.step
冲程： 100mm： 701-032-100-V.step
活塞杆与男性线程 – 密封变种： NBR
中风： 25mm： 701-032-025-A.步
笔画： 50mm： 701-032-050-A.步
笔画： 100mm： 701-032-100-A.step
活塞杆与男性线程 – 密封变种： FKM
中风： 25 毫米： 701-032-025-V-A.步
中风： 50mm： 701-032-050-V-A.step
中风： 100mm： 701-032-100-V-A.step
楼上
类型： 701-040
活塞直径： 40mm
棒直径： 25mm
活塞杆与内部线程 – 密封变体： NBR
冲程： 25mm： 701-040-025.步
行程： 50mm： 701-040-050.步
冲程： 100mm： 701-040-100.step
活塞杆与内部螺纹 – 密封变体： FKM
冲程： 25mm： 701-040-025-V.步
行程： 50mm： 701-040-050-V.step
冲程： 100mm： 701-040-100-V.step
活塞杆与男性线程 – 密封变种： NBR
中风： 25mm： 701-040-025-A.步
笔画： 50mm： 701-040-050-A.step
冲程： 100mm： 701-040-100-A.step
活塞杆与男性线程 - 密封变种： FKM
冲程： 25mm： 701-040-025-V-A.step
冲程： 50mm： 701-040-050-V-A.step
冲程： 100mm： 701-040-100-V-A.step类型： 701-050
活塞直径： 50mm
棒直径： 32mm
活塞杆与内部线程 – 密封变种： NBR
冲程： 25mm： 701-050-025.步
行程： 50mm： 701-050-050.步
行程： 100mm： 701-050-100.step
活塞杆与内部螺纹 – 密封变体： FKM
冲程： 25mm： 701-050-025-V.步
冲程： 50mm： 701-050-050-V.step
冲程： 100mm： 701-050-100-V.step
活塞杆与男性线 - 密封变种： NBR
中风： 25mm： 701-050-025-A.步
笔画： 50mm： 701-050-050-A.step
中风： 100mm： 701-050-100-A.step
活塞杆与男性线程 – 密封变种： FKM
中风： 25 毫米： 701-050-025-V-A.步
中风： 50mm： 701-050-050-V-A.step
中风： 100mm： 701-050-100-V-A.step
楼上
类型： 701-063
活塞直径： 63mm
棒直径： 40mm
活塞杆与内部螺纹 – 密封变种： NBR
冲程： 30mm： 701-063-030.步
冲程： 63mm： 701-063-063.步
行程： 100mm： 701-063-100.step
活塞杆与内部螺纹 – 密封变体： FKM
冲程： 30mm： 701-063-030-V.step
冲程： 63mm： 701-063-063-V.步
行程： 100mm： 701-063-100-V.step
活塞杆与男性线程 – 密封变种： NBR
中风： 30mm： 701-063-030-A.步
冲程： 63mm： 701-063-063-A.step
中风： 100mm： 701-063-100-A.step
活塞杆与男性线程 – 密封变种： FKM
中风： 30mm： 701-063-030-V-A.步
行程： 63mm： 701-063-063-V-A.step
冲程： 100mm： 701-063-100-V-A.step
GERMA铝块气缸701参数详情
